激光焊接/打印/熔覆測溫成像：
請使用德國DIAS紅外公司
低價格單色紅外測溫儀DG40N(500~3000°C)
雙色紅外測溫儀DGR10N(300~3750°C)
測溫成像的紅外熱像儀為：
PYROVIEW 768N compact+
測溫成像溫度：800-1800°C及1200-3000°C

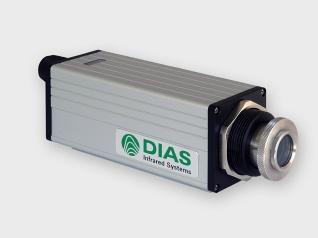

DGE10N , DGE10NV 短波低溫紅外測溫儀
規格：DGE10N , DGE10NV
單位：臺
瀏覽次數：5906
性能標簽：
DGE10N , DGE10NV , 短波低溫紅外測溫儀 , 溫度范圍100~850 , 150~1200°C , 波長2.0~2.6μm
產品詳細描述
短波、低溫、可穿透玻璃測溫的紅外測溫儀
DGE10N：LED瞄準、激光瞄準、透鏡瞄準
DGE10NV：彩色視頻瞄準
• 數字式紅外測溫儀，溫度范圍100~1200 °C
• 波長2.0~2.6μm
• 最快響應時間：2 ms
• 通信接口RS485
• 數字顯示器和操作按鈕
• 可變焦距，帶瞄準燈或透鏡瞄準
典型應用區域:
• 鋼鐵行業 • 窯爐 • 熱加工 • 焊接 • 金屬工業
技術指標
型號
DGE10N , DGE10NV
測溫范圍
100~850 °C / 150~1200°C
子測溫范圍
在整個溫度范圍內可調，最小跨度50 °C
光譜范圍
2.0 μm ~ 2.6 μm
光學鏡頭
可變焦鏡頭，帶石英玻璃保護窗
距離系數比
100:1 / 200: 1
測量誤差
0.5 %測量值 + 2 K (TU = 23 °C, ε = 1, t95 = 1s)
重復精度
0.3 %測量值 + 1 K (TU = 23 °C, ε = 1, t95 = 1s)
NETD
0.5 °C (TU= 23 °C, ε = 1, t95 = 1s)
響應時間 (t95)
2 ms, 可調直到10 s
發射率
0.050~1.000, 可通過接口或測溫上的按鈕直接調整
存儲方式
最大值存儲, 可通過接口調整
輸出信號
0/4~20 mA, 通過軟件可調, 溫度線性 , 最大負荷 500 .
通信接口
RS485, 電隔離, 半雙工, 最大115 kBd
瞄準方式
LED 或激光瞄準燈或透鏡瞄準
軟件
PYROSOFT Spot
可調整參數
發射率, 響應時間 , 溫度范圍°C或°F, 存儲方式, 子測溫范圍,
可通過接口和軟件調整
用戶控制方式
發射率調整按鈕 (分辨率0.001), 瞄準燈按鈕, 數字顯示器
供電電源
24 V DC ± 25 %
功耗
max. 1.5 W
操作溫度
0~45 °C
存貯溫度
–20~70 °C
重量
約520 g
尺寸
54 × 54 mm, 長170 mm
外殼
緊湊型外殼，帶插頭、顯示器、按鈕和光學保護窗口
防護等級
IP 65 (DIN 40 050)
CE認證
符合EU規則(EN 50 011)
供貨范圍
PYROSPOT DGE10N , 操作手冊 , 檢測單, Windows.軟件PYROSOFT Spot
附件：機械、電氣、光學
12針連接電纜
長度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m 或 30m
通信接口
RS485 ~ USB
供電電源
24 V DC, 0.6 A
安裝支架
不銹鋼，可調
球型安裝架
不銹鋼，可調
空氣吹掃器
不銹鋼, 空氣壓力 0.1 ~ 0.5 bar, 無油, 可選帶保護管
水冷板
附加裝置，可安裝在紅外測溫儀前面板，或可帶空氣吹掃器
水冷套
不銹鋼, 可耐高溫 250°C
保護窗口
石英玻璃或藍寶石玻璃
變焦鏡頭
| 測量距離 a(mm) | 0 | 250 | 300 | 350 | 500 | 800 | 4000 |
| 鏡頭拉伸 (mm) | 0 | 14 | 11 | 8.5 | 5.3 | 3 | 0 |
| 測量光斑直徑 M(mm) | |||||||
| DGE 10N (100~850 °C) | 10 | 2.5 | 3.0 | 3.5 | 5.0 | 8.0 | 40.0 |
| DGE 10N (150~1200 °C) | 10 | 1.2 | 1.5 | 1.7 | 2.54 | 4.0 | 20.0 |
DGE10N可以選用視頻瞄準DGE10NV，請參見：10系列帶視頻瞄準的系列
附件
軟件
手持式編程器
其它短波、低溫、可穿透玻璃紅外測溫儀一覽：
1、短波、低溫、可穿透玻璃、可變焦距的紅外測溫儀DP10N , DP10NV (50~1200°C)
2、短波、低溫、可穿透玻璃、可變焦距的紅外測溫儀DGE10N , DGE10NV (100~1200°C)
3、短波、低溫、可穿透玻璃、固定或可變焦距的紅外測溫儀DGE44N (75~1200°C)
4、短波、低溫、可穿透玻璃、可變焦距的紅外測溫儀DGE55N(75~2200°C)
5、短波、低溫、可穿透玻璃、固定焦距的紅外測溫儀DGE56N(75~2200°C)
6、短波、低溫、可穿透玻璃、可變焦距的光纖紅外測溫儀DGEF11N (100~1200°C)
