P1TM(P313)系列帶傳感器的壓力表
規格：P1TM系列
單位：
瀏覽次數：4373
性能標簽：
P1TM系列帶傳感器的壓力表, 壓力范圍: -1...0 ~ -1 ~ +15bar, 0 - 0,6 ~ 0 - 400bar
產品詳細描述
帶傳感器的壓力 P1TM 系列特別設計用于自動化工廠，在這些工廠里，過程壓力常用來控制過程或者因?yàn)樾枰鎯?chǔ)起來這些壓力值。
該壓力表結合了一個基于波登管的測量系統和另外的壓阻溫度補償?shù)膲毫鞲衅鳎瑴y(cè)量系統的精度為 1.0 級(EN 837-1/6)，壓力傳感器的精度為滿刻度(FS)的 0.5%。
大而易讀的刻度盤標稱尺寸為 100mm，可以為工廠操作人員指示實際過程壓力。為此，無需任何能源，所以即使在損壞情況下，機械指示器依然能工作。
該集成式壓力傳感器提供一個和被測過程壓力成正比的電氣信號。4~20mA 二線制系統由一個 24V 直流電壓供電，易于繼承到中央控制儀表系統中去。這二個測量系統各自獨立工作。如果一個測量系統失靈，另外一個測量系統依然可以正常工作。
較小的不銹鋼外殼帶安全薄玻璃可以節省很多空間，尤其是靠墻安裝時。由于 P1TM 的二合一，在測量點的過程連接只需要安裝一次，
無需安裝二次。從而尤其是在法蘭連接或特殊材料連接時，可以大大節省費用。
根據應用， 接觸介質部件可以是不銹鋼, 帶可選的化學密封 (請參見產品目錄 "化學密封") ，該化學密封由鉭、哈氏合金、金或其他PTFE 涂層材料。適合所有通常標準, 如 DIN / ANSI 法蘭, 卡緊連接, 衛生連接 DIN11851 或安裝進 Varivent@同軸外殼。
當用于高溫介質，所有儀器都應該配備冷卻元件。有了冷卻元件，就能形成無數可能的型號樣式，適合任何應用。
P1TM系列壓力表與一個波登管壓力傳感元件，另外還有1個壓阻、溫度補償型壓力傳感器。
接觸介質部件也可用不銹鋼。
應用
用于液體和非結晶氣體、粘度不高的介質的工業壓力測量。
標準型
刻度盤尺寸：100 mm
壓力范圍 (EN 837-1/5) ：-1...0 ~ -1 ~ +15bar，0 - 0,6 ~ 0 - 400bar
過壓安全性： 1.3倍滿刻度
材料
刻度盤和指針 ： 鋁
外殼： 不銹鋼AISI 304 (1.4301)
接觸介質部件： 不銹鋼AISI 316Ti (1.4571)
窗口： 安全玻璃
溫度： 介質（不銹鋼型) -20°C ~ +100°C
調節溫度： +20°C
溫度偏差： < 1.0%滿刻度/20°C
精度 (EN 837-1/6)： 波登管元件 1.0級；壓力傳感器 0.5%滿刻度
過程連接 (EN 837-1/7.3) ： 1/2” BSP外螺紋
電氣連接： 7芯插頭
電氣數據
模擬信號供電： 14 - 28 VDC
輸出信號： 4~20mA
防護等級(EN 60529)： IP 54
可選
窗口： 工業玻璃, 塑料, 丙酸玻璃
填充液： 石蠟凡士林油
節流閥： 節流螺桿
特殊連接： NPT, UNF
特殊材料： 外殼, 指針和內部零部件
特殊刻度： 按要求提供
切換接觸器： 按要求提供
其它可選
可調指針, 最大指針, 阻尼軸, 無硅樹脂, 氧氣清潔, 特殊安裝, 防爆

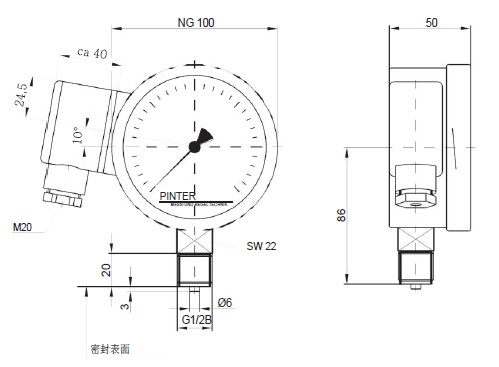

尺寸
電氣連接
用于 4~20mA 輸出信號的型號
